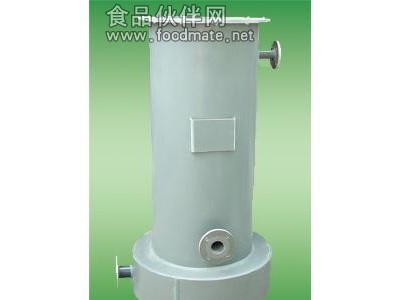

酸雾吸收器一、概述盐酸是一种挥发性很强的液体，酸气对设备、建筑物会产生严重腐蚀，并危害人体健康，酸雾吸收器就是将盐酸贮槽和计量箱的排气接入该设备，通过水喷淋的填料将酸雾吸入水中，达到防止酸雾污染环境的目的。二、技术特性设计压力：＜0.1 MPa设计温度：400C填料高度：见表三、主要技术数据表
| 公称直径mm | 产品标记 | 外形尺寸mm | 管口尺寸mm | 重量kg | 填料高度mm | ||||||||||||
| L1 | L2 | L3 | L4 | H1 | H2 | H3 | H4 | H5 | M | DN1 | DN2 | DN3 | DN4 | ||||
| DN250 | XS25 | 280 | 211 | / | 211 | 50 | 200 | / | 610 | 810 | 400 | 21 | 20 | 15 | / | 11.5 | 250 |
| DN350 | XS35 | 330 | 261 | / | 261 | 146 | 280 | / | 1145 | 1453 | 500 | 40 | 25 | 25 | / | 20.3 | 500 |
| DN500 | XS50 | 405 | 100 | / | 100 | 100 | 330 | / | 1200 | 1553 | 650 | 40 | 80 | 25 | / | 34.8 | 500 |
| DN700 | XS70 | 425 | 100 | 100 | 100 | 88 | 338 | 574 | 1204 | 1565 | 850 | 40 | 80 | 25 | 150 | 96.4 | 500 |
（1）酸雾吸收器的酸雾进口与酸贮槽（或计量箱）的排气口用耐腐蚀管道连接成密切系统。酸雾管从吸收器的下部接入，水从吸收器的上部接入，使流水处于常流状态，废水排至中和池内。
（2）开始使用时，先打开进水口及出水口管路上的阀门，当发现有出水时，再打开酸雾进口管路上的阀门。
五、安装注意事项
当设备运至现场后，先将外部管路与设备连接好，然后从设备顶部把空心球放入筒体内。
